Информация об артикуле STLM-1008593

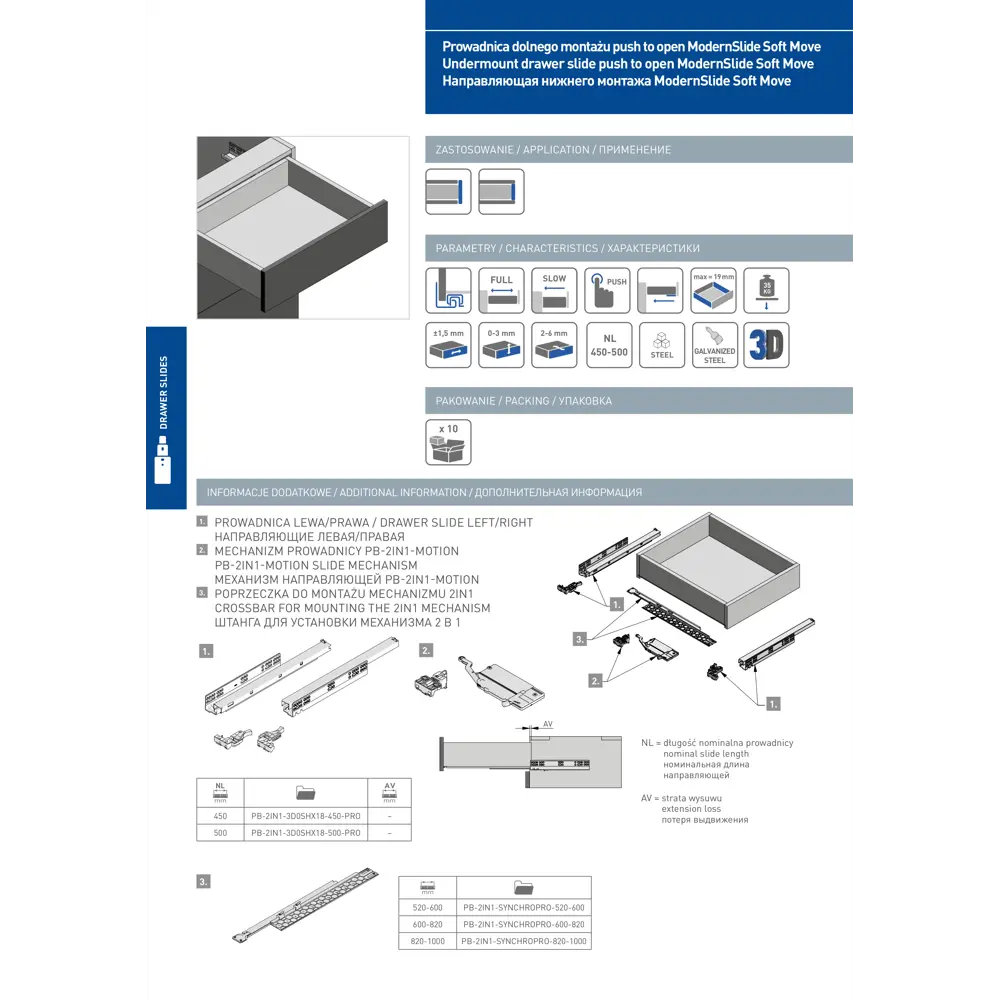

Описание
Направляющие скрытого монтажа Soft Move L-500 мм, полного выдвижения 2 в 1, регулировка 3D, синхронизация - механизмы, используемые в различных мебельных конструкциях с выдвижными ящиками. Характерная особенность - скрытый монтаж, когда их установка осуществляется не на боковины ящика, а под его дно. В направляющих PB-2IN1 совмещены функции Soft Close и Push to Open - доводчик и выталкиватель.
Максимальная толщина боковины ящика - 19 мм.

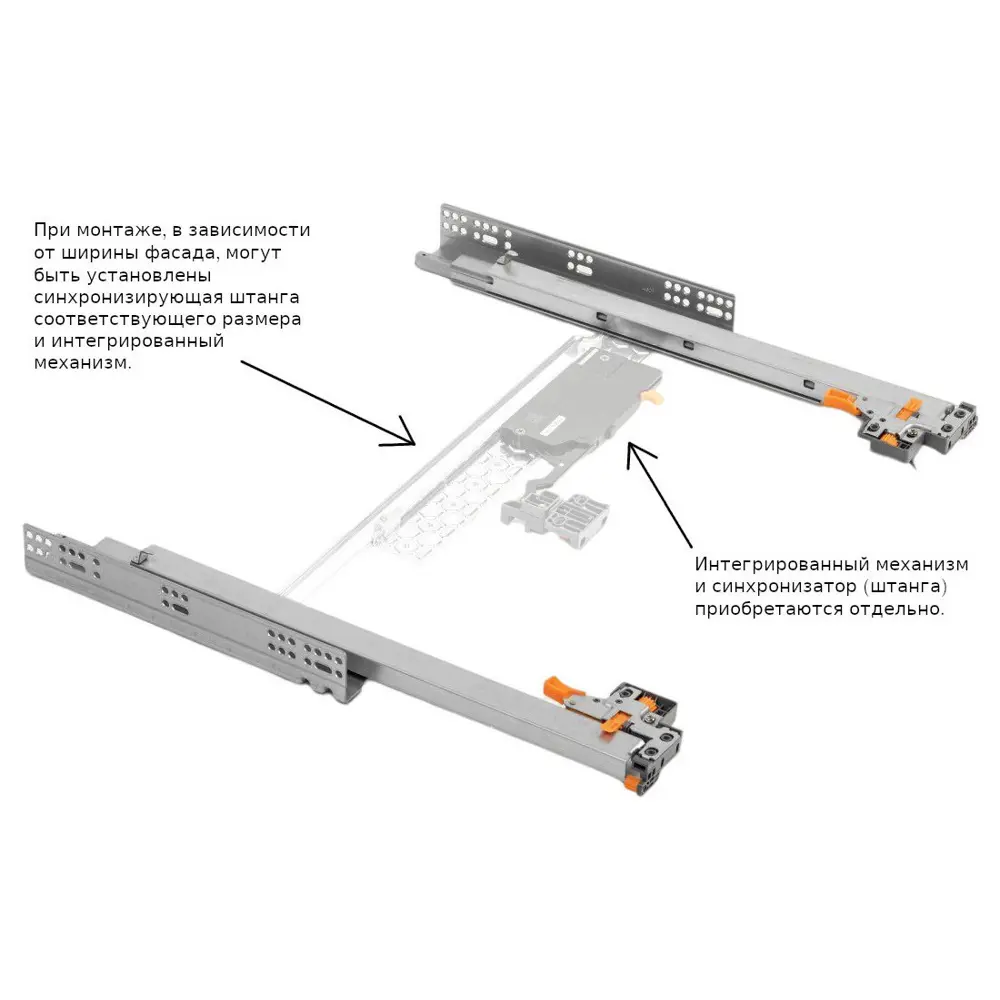

При монтаже, в зависимости от ширины фасада, обязательно устанавливаются синхронизирующая штанга соответствующего размера и интегрированный механизм.
КОМПЛЕКТАЦИЯ

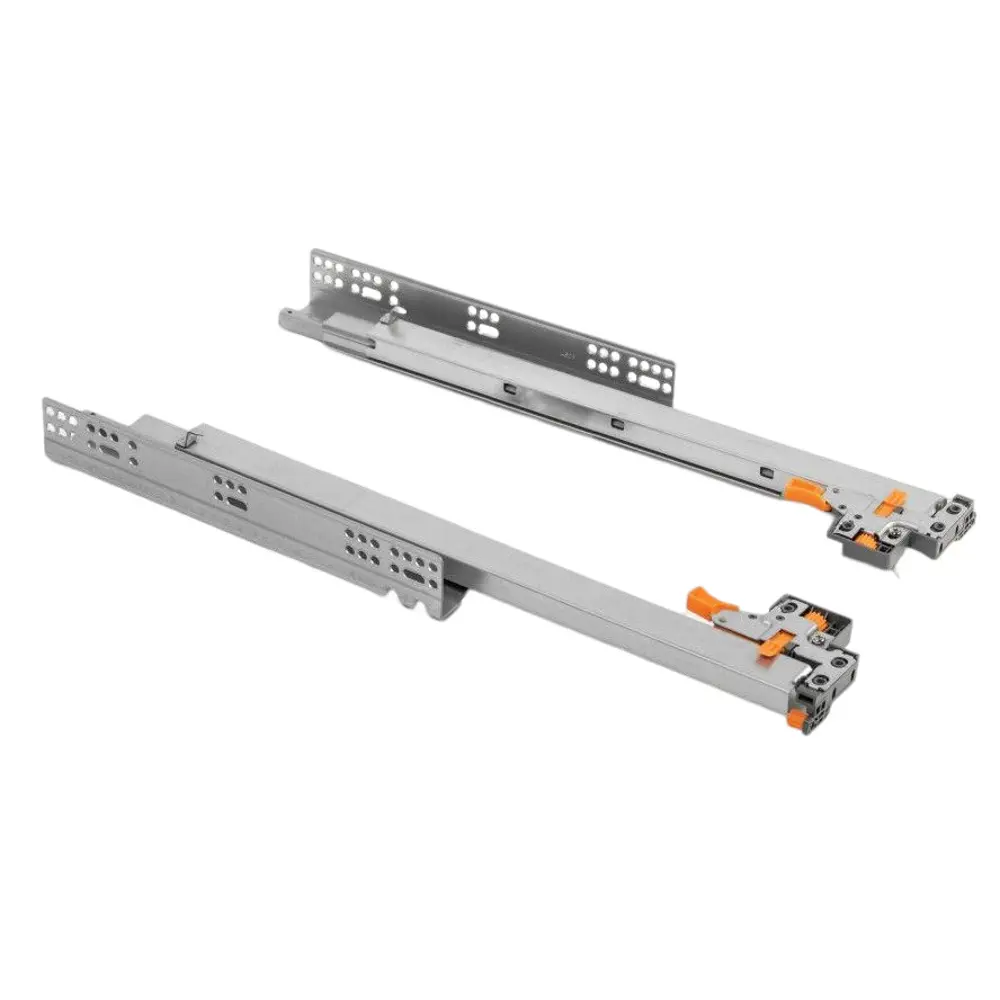

• Направляющая Soft Move левая - 1 шт. • Направляющая Soft Move правая - 1 шт.ПРЕИМУЩЕСТВА

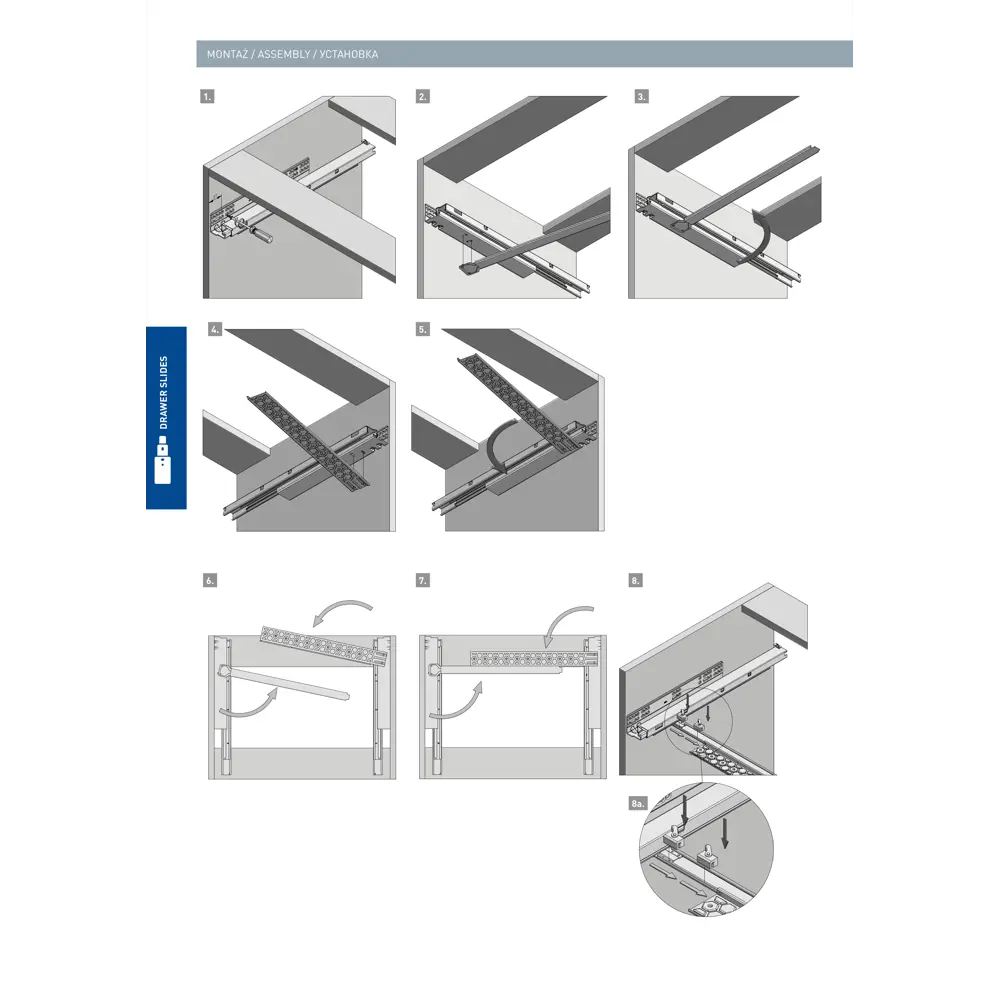

• Конструкция оснащена доводчиком, обеспечивающим тихое и плавное закрывание ящика. • Выталкиватель обеспечивает выдвижение ящика за счет легкого нажатия на фасад. • Функция регулировки в трех плоскостях.Порядок сборки и регулировки Modern Slide Soft Move
При помощи рулетки делаем разметку для направляющих, на левой и правой боковине, внутри мебельного модуля (шкафа). Все монтажные размеры указаны в инструкции, входящей в комплект. Минимальная рекомендуемая высота установки – 41 мм.
Прикручиваем к боковинам левостороннюю и правостороннюю направляющие.
Устанавливаем снизу направляющих обе части синхронизатора (PB-2IN1-SYNCHROPRO…); вставляем выступающие штифты в соответствующие отверстия направляющих.
Обе части синхронизатора скрепляем клипсами и фиксируем рычажками их положение.

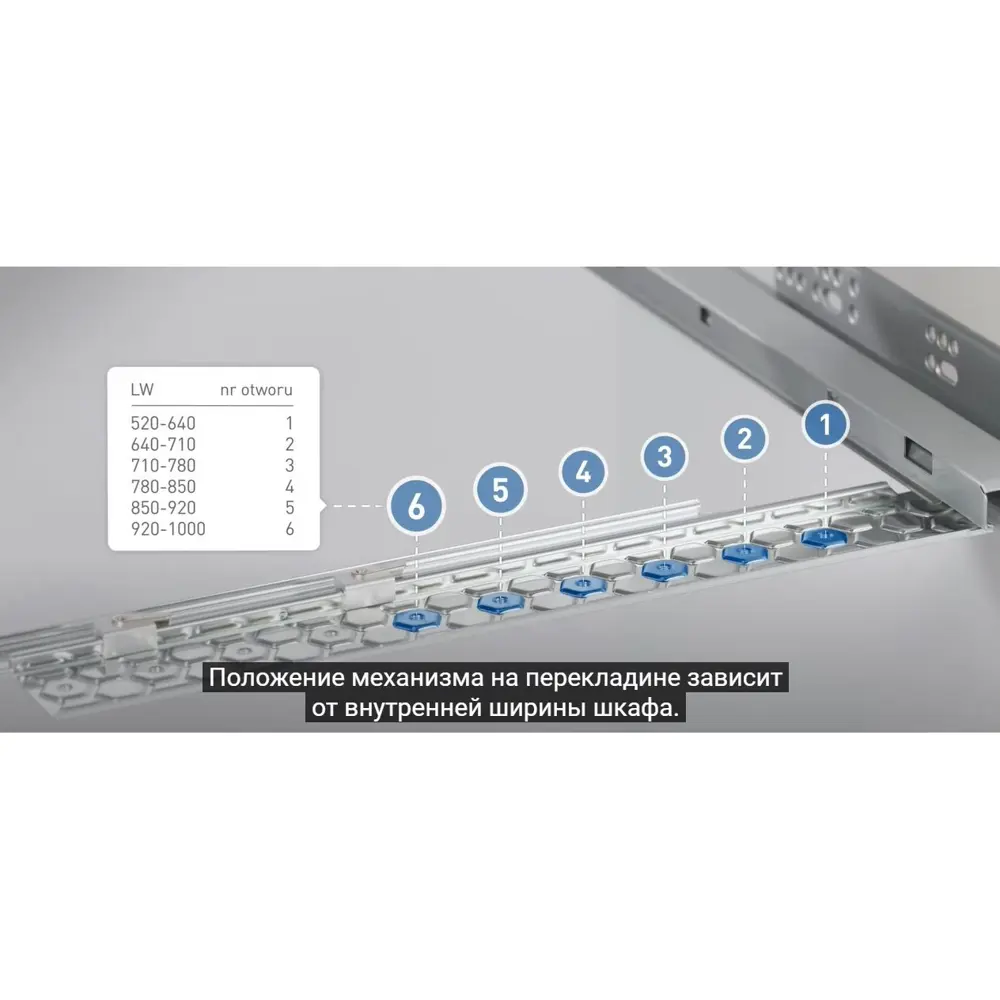

На синхронизатор устанавливаем направляющий механизм. Положение механизма на перекладине (синхронизаторе) зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара).

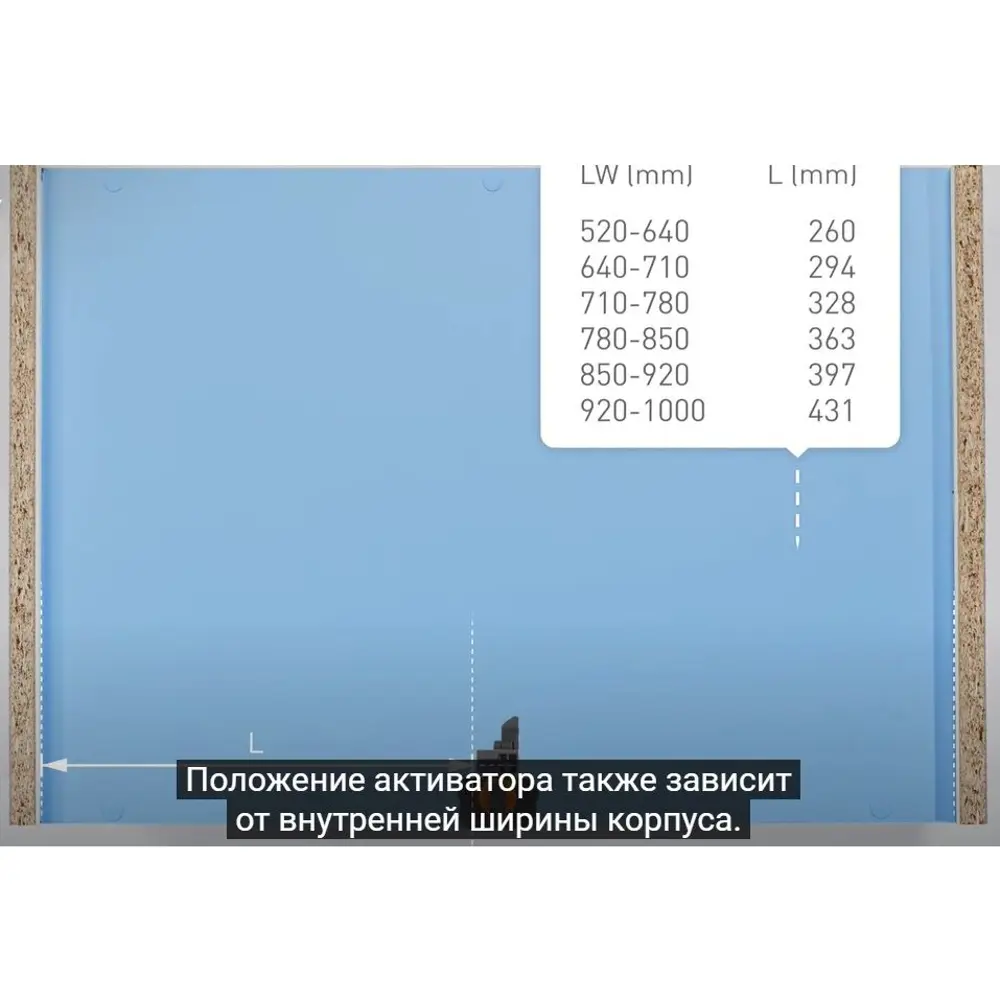

Устанавливаем на ящик крепления направляющих (с левой и с правой стороны) и активатор механизма. Положение активатора также зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара). При монтаже крепления направляющей, часть крепления выступает за бок ящика.

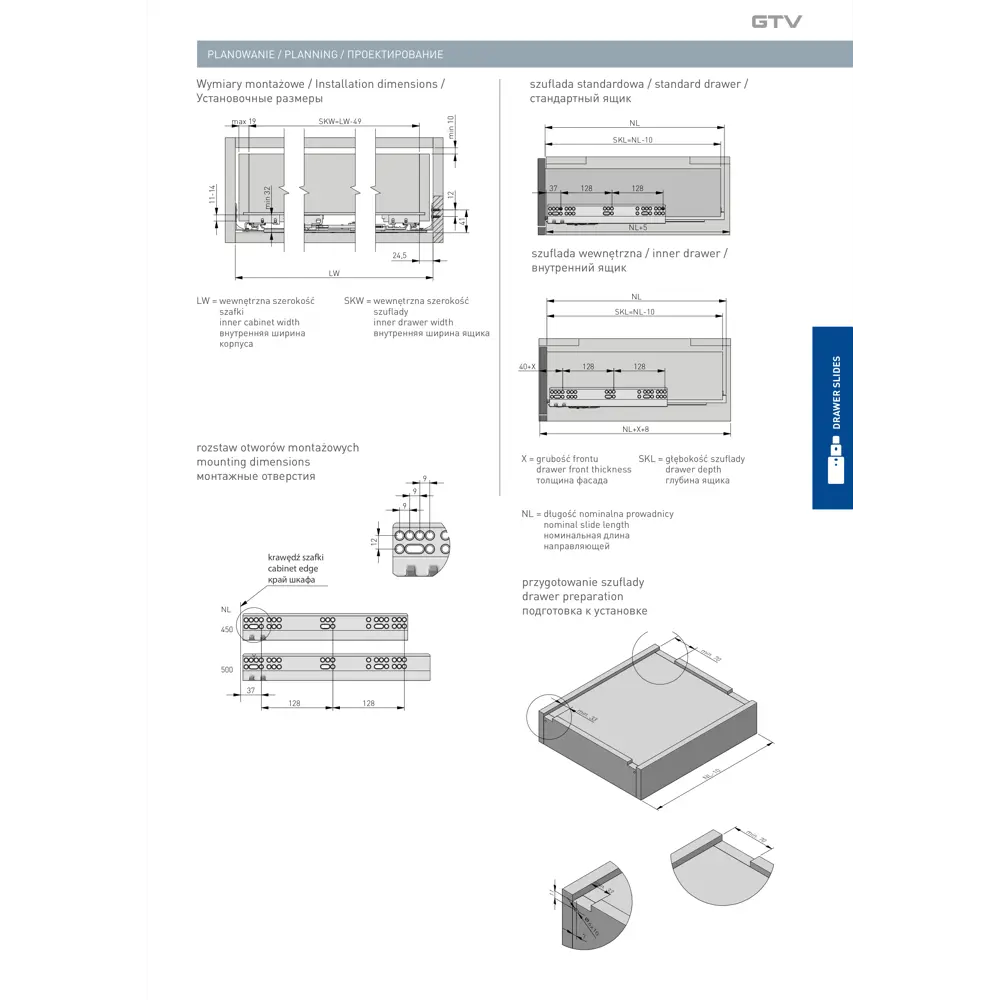

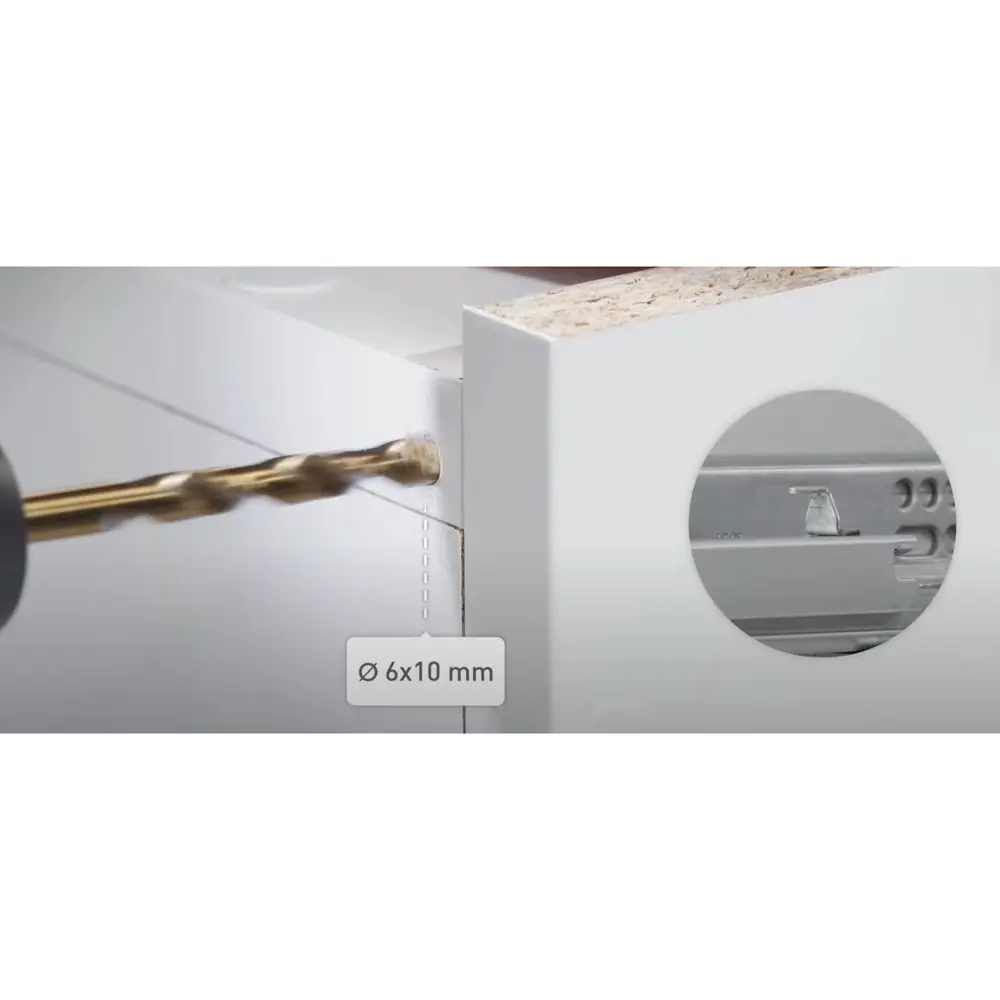

В задней части ящика просверливаем отверстия, для соединения с направляющими. Разметка отверстий указана на дополнительном изображении, на странице товара.
Ящик ставим на выдвинутые направляющие и вдвигаем в корпус.

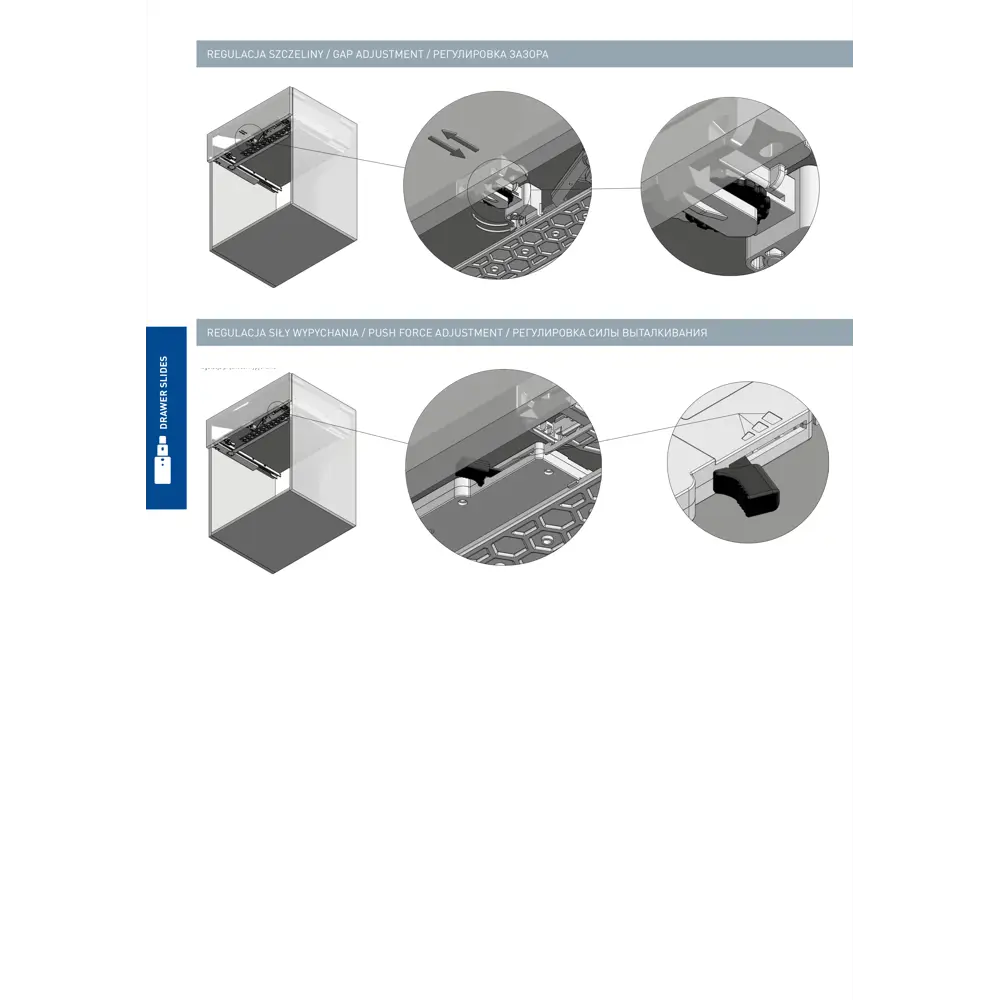

При необходимости, осуществляем регулировку фасада в трех плоскостях: а) +/- 1,5 мм по ширине, б) 0 - 3 мм по высоте, в) 2 - 6 мм по глубине.
Если необходимо снять ящик с направляющих, нужно использовать рычаг, который находится на креплении направляющей.
Сила выдвижения ящика регулируется с помощью рычага, расположенного в направляющем механизме.
ВАЖНОЕ ДОПОЛНЕНИЕ

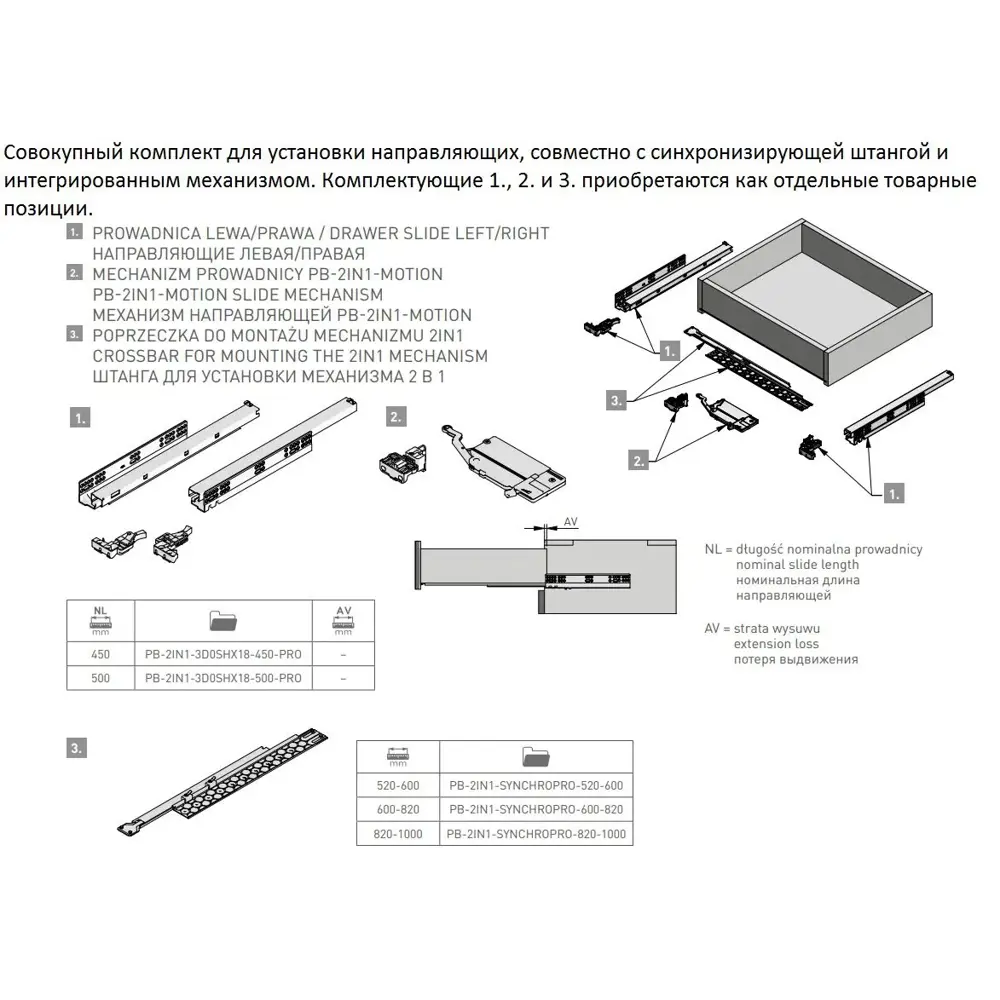

• Обязательные комплектующие - синхронизатор и интегрированный механизм, приобретаются отдельно (LM-код): 91059223, 91059226, 91059228, 91059227.Отказ от ответственности
