Программное обеспечение для проектирования систем отопления, вентиляции и кондиционирования воздуха ATH ITALIA software AUTOFLUID ARCH-00122766

Ускорьте проектирование и упростите установку сетей воздуховодов в системах HVAC: легко с AUTOGAINE!

Чертеж, расчет и спецификация материалов:

• круглые
• воздуховоды прямоугольные
• воздуховоды дымоудаления для систем пожаротушения
• в однопроводном или двухпроводном режиме
• позволяет использовать вентиляционные отверстия, диффузоры и аксессуары, обычно используемые в системах вентиляции и кондиционирования воздуха.

Легко построить распределительную сеть с помощью
AUTOGAINE рисовать и проектировать сети воздушных каналов (подача и съемка), благодаря интеллектуальному построению маршрута с AUTOGAINE, это не только легко, но и экономит время и дает исключительно четкий графический результат! Приложение всегда предлагает интуитивно понятный способ, все варианты, чтобы сделать рисунок быстро и оптимально, как вы определяете путь.

Символы объектов предлагаются автоматически по мере определения пути, что устраняет необходимость поиска в библиотеке компонентов. Вы всегда будете иметь предложение компонента для разработки сети, которая наилучшим образом соответствует вашим конкретным потребностям.

Основные функции: Двухпроводное

• или двухпроводное построение сетей от точки к точке
• детальный чертеж всех компонентов в соответствии с их характеристиками
• автоматическая вставка специальных деталей: тройники, отводы, изгибы, редукторы, заглушки и т. д.
• чертеж вентиляционных отверстий и диффузоров
• специфический и подробный чертеж гибких воздуховодов
• чертеж изоляции трубопроводов
• и т. д.
• изменение 2D-чертежа без перерисовки изменения

уже нарисованного канала очень просты и быстры. Начиная с первоначального чертежа и уже нарисованной сети, с помощью команды "изменить" вы можете легко заменить один объект другим, благодаря очень интуитивно понятному инструменту выбора.

Вы можете изменить сечение черты или заменить один тип деривации другим - все с помощью одной команды. Если вам нужно переместить ветвь, например, Деривация динамически адаптируется. Точно так же, если вы очистите заслонку, канал автоматически соединится.

Вставка текстов очень проста
AUTOGAINE предрасполагает подходящие тексты в наиболее подходящем месте. Одним щелчком мыши по нарисованной сети основная техническая информация (например, раздел) автоматически распознается и извлекается.

Программное обеспечение автоматически вставляет текстовые префиксы и суффиксы. Разделы адаптируются в соответствии с заданными спецификациями, которые включают в себя:

• создание текста на одной или нескольких строках
• автоматический выбор количества строк
• автоматическое рисование опорных линий, рамок, стрелок, точек и т. д.
• адаптация опорной линии и рамки в случае изменения
• текста выбор характера и его размера
• автоматическая адаптация шкалы
• быстрый расчет воздуховодов подачи и отвода воздуха

AUTOGAINE имеет ряд вариантов расчета, которые могут удовлетворить различные потребности проектировщиков распределительных сетей и отвода воздуха, как для кондиционирования воздуха, так и для вентиляции.

• Точечный расчет сечения как функция расхода, ограничений скорости или геометрических ограничений.
• Расчет коэффициентов трения для предлагаемых сечений.
• Динамический расчет мер по схеме.
• Динамический расчет квоты установки при прокладке сети с учетом изменения участка канала.

AUTOGAINE также предлагает пользователям возможность определить расчет в соответствии с конкретными потребностями дизайнера.

Предварительное динамическое вычисление секций
в AUTOGAINE команды, которые позволяют предварительное вычисление, используют критерий отображения данных, который облегчает вычисление и выбор секций благодаря интерактивной таблице сети. Эта четкая и краткая таблица содержит всю информацию, необходимую для рисования 2D-плана сети каналов.

С помощью этого метода проектирование и рисование происходит только после фиксации данных. Это означает, что вам не нужно рисовать единый маршрут сети, вычислять его, а затем перерисовывать в соответствии с полученными расчетами, как это происходит со многими 3D-программами.

AUTOGAINE-это мощный, но простой в использовании инструмент: простая однослойная схема маршрута, позволяющая определять размеры сетей любого размера и сложности.

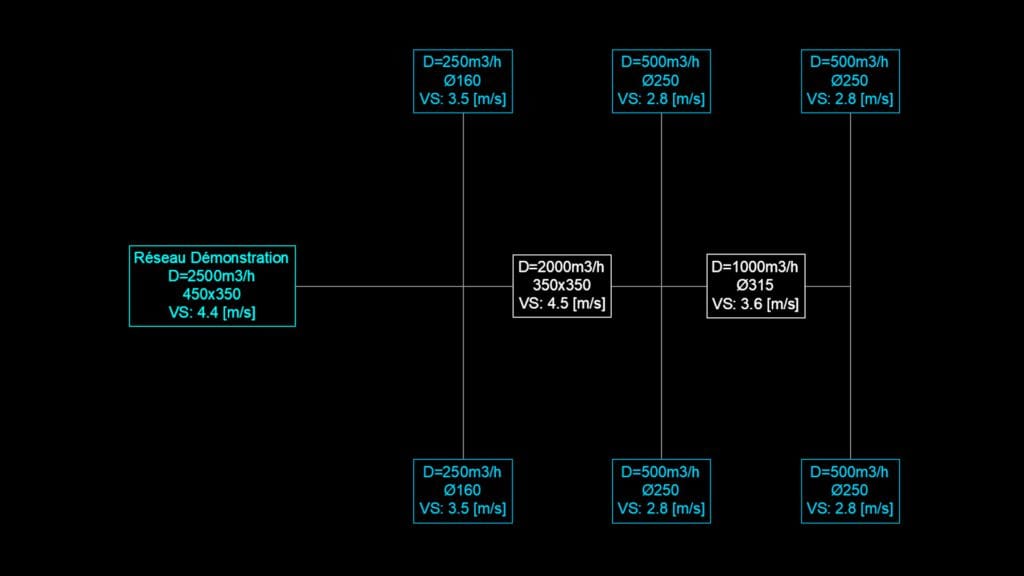

Несколько мгновений для определения размера сетей

1. вы просто рисуете схему сети с помощью команды” линия " вашего САПР.
2. Укажите требуемые скорости потока в конечных ветвях.
3. AUTOGAINE мгновенно вычисляет разделы каждого tratto.
4. Si получает динамическую схему; если вы измените, измените и сравните различные решения (скорости потока или пути), AUTOGAINE немедленно изменит данные.

Все быстрее и быстрее
многолетний опыт работы, накопленный в инженерных исследованиях, побудил нас внедрить в программное обеспечение множество инструментов, подходящих для упрощения и ускорения всего процесса проектирования и проектирования: конечным результатом является серия высококачественных, четких и полных технических документов.

Вот некоторые особенности:

• чтобы представить пересечение двухпроводной или однопроводной сети, "скрывая" или” разрезая " один из каналов, достаточно 2 клика!
• Восстановить размеры изменения уровня планов
• Восстановления автоматически канал после резки
• практические Операции и быстро на слои, как замораживание, передачи или блокировки
• Размеров гораздо проще, чем в вашем CAD -
• Возможность ввода коэффициентов пропорциональности
• Управления весов, и т. д.

Список материалов, четкие и подробные

• Находить зоны, чтобы получить список конкретных материалов,
• автоматического Извлечения и мгновенного качества канала определенной области
• автоматического Извлечения и мгновенного компоненты и аксессуары в области, определенной
• Экспорт списков в AUTOCAD или EXCEL
• Управления и автоматической вставки из блоков

Подготовка стен автоматизированные

• Дизайн отверстий в бетонных перекрытиях или в стенах
• автоматическое Создание отверстий в точках пересечения сетей
• Создание подверженности без необходимости рисовать сетей,
• Выбор формы предрасположенности
• Автоматическая простановка размеров подверженность
• обозначении пронумерованы и автоматическое приращение количества
• Обновление дизайна идентификатор дизайн с изменением отверстие
• Список настроек, пронумерованных, с экспортом в AUTOCAD или EXCEL

Идеальное графическое представление в растение, из сети каналов,
нумерацию страниц, рисунков и перевода сетей, автоматическая и немедленная:

• Вставка автоматической нумерацией страниц и ссылок стандартные
• Создание видов с автоматической адаптации по шкале
• быстрой Вставки таблицы со списками материалов
• просто Изменение масштаба в представлениях реализовать
• автоматический Ввод в поле имени файла и пути, а также список XREF, связанных с файлом

Стрелки
вертикальные Каналы

• Конструкцию и автоматическое позиционирование стрелки, которые показывают через перекрытия и направление потока воздуха.
• Автоматическое изменение ориентации стрелок

горизонтальные каналы

• индикация направления воздушной жидкости
• индикация изменения высоты
• управление конкретными слоями

полные и постоянно обновляемые параметрические настройки, чтобы работать быстрее и быстрее
исходные предустановки AUTOGAINE всегда обновляются по мере развития приложения, в том числе на основе предложений пользователей. С другой стороны, каждый пользователь работает с определенной методологией. По этой причине и для того, чтобы быть еще быстрее, приложение может быть настроено dettagliatamente.

Ad пример:

• распознавание предпочтений из файла .DWG; при открытии файла автоматически загружаются соответствующие настройки, обновляемые до последних изменений
• единицы измерения
• масштаб сеток
• имена и цвета слоев
• типы линий параметризуемые
• типы штриховок для символики изоляционных покрытий и т. д.
• автоматическая регулировка масштабов и управление переходами между объектным и бумажным пространством (например, DWG).автоматизм возможен,но не обязателен)
• установка единиц измерения чертежа и расчетов
• настройка графических аспектов
• ... и многие другие параметры.

Простое и безопасное редактирование и управление основными планами

• этажей цвета объектов
• цвета слоев
• обнуление координат Z
• идентификация и изоляция текстов, штриховок, размеров и т. д.
• управление шрифтами
• возможность интеллектуального переименования слоев в целях их организации
• управление системой измерения (метрическая / англосаксонская)
• Управление толщинами линий, лестниц и т. д.

управление слоями
вы обладаете большой гибкостью в управлении слоями проекта. Можно использовать любое имя или структуру слоев.
С AUTOGAINE их управление оптимизировано:

• по типам, в зависимости от способа однослойного или двухпроводного представления
• по типу графического объекта (сети, оборудование и т. д.).

Чтобы сэкономить время, вы также можете сгруппировать слои с различными критериями.

Графические переменные
у каждого дизайнера есть своя "конкретная система работы", которая часто является плодом опыта. Графические переменные AUTOGAINE позволяют управлять:

• графическим внешним видом каналов
• , отображением текстов, их размеров, стрелок и пересечений между каналами.
• Размер

• стрелок очень четкое представление динамиков и многое другое ...оптимизированные вычислительные переменные процедура расчета с управлением переменными:преобразование сечений из прямоугольных в круговые коэффициенты шероховатости материала единицы измерения толщины материала расход потока, перепада давления, etc

. Autofluid это новый инструмент для проектирования и расчета систем отопления, вентиляции и кондиционирования воздуха, предназначенный для специалистов по теплотехнике, работающих в области систем кондиционирования, отопления и охлаждения, гидро-санитарии (приведение и выхлоп) и медицинских газов. Основная цель программного обеспечения, разделенного на несколько модулей, заключается в том, чтобы резко сократить время, необходимое для разработки высокопрофессиональных чертежей, которые позволяют исключительно четкое и функциональное представление проекта.
Модули (каналы-AutoGAINE, трубопроводы-AutoTUBE, сантехнические системы-AutoSAN, автоматическое создание секций-AutoCOUPE, расчет потерь давления-DZETACAD, программное обеспечение 3D BIM-AutoBIM3Dxport) являются исключительными операционными инструментами для облегчения работы инженерных студий, которые также могут настраивать все чертежные работы в соответствии с различными этапами процесса проектирования. Легкость и гибкость, с которыми вы можете работать, является результатом многолетнего опыта работы в отрасли. С помощью нескольких щелчков мыши вы автоматически вводите компоненты, терминалы, распределительные сети, описательные тексты и таблицы. Можно рассчитать потери давления и получить полные спецификации материалов.
Всегда в актуальном состоянии: гарантированная функциональность и эффективность
производительность Autofluid всегда выше. Благодаря постоянному развитию программного обеспечения Autofluid 10 отвечает всем графическим потребностям теплотехнического дизайнера. Интерфейс и структура модулей позволяют легко соединяться с модулями расчета потерь давления, создавать пользовательские секции и легко преобразовывать сети, нарисованные в 2D, в сети, отображаемые в 3D, для быстрой интеграции в модели BIM.
Autofluid, лидер на международном рынке
с более чем 13 000 лицензий по всему пути, Autofluid представлен в Италии как приложение основных графических платформ, используемых в профессиональных студиях и установочных компаниях. Благодаря исключительной производительности программного обеспечения производительность операторов повышается, а качество обработки не имеет себе равных.
Индивидуальные учебные курсы
несмотря на то, что программное обеспечение поставляется с очень четкой документацией, важно, чтобы пользователи могли иметь персонализированный учебный сервис, который позволит вам полностью узнать приложения, чтобы в полной мере и быстро воспользоваться всеми функциями.
