Цифровая система для электрических опросов удельного сопротивления NOVATEST ELECTRA ARCH-00001637

ELECTRA-это цифровая система для электрических исследований удельного сопротивления и индуцированной поляризации. Ряд особенностей делает его уникальным продуктом в ландшафте георезистивиметров. Время захвата сокращается за счет одновременного захвата по всем каналам линии и использования переменного тока.
Вес, размеры и расход топлива на порядки меньше, чем в традиционных системах. Данные имеют лучшее качество благодаря оцифровке, которая происходит непосредственно на электродах, и специальным методам, направленным на увеличение отношения сигнал / шум.

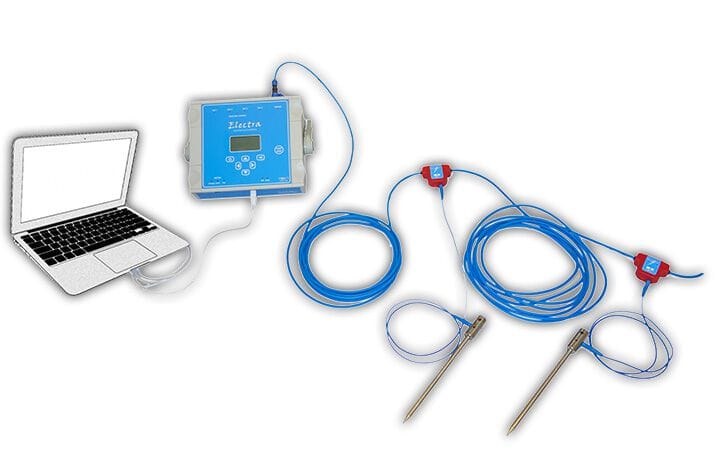

ELECTRA-это многоканальный цифровой резистивиметр, состоящий из центрального блока и очень легкого кабеля, вдоль которого расположены модули оцифровки для подключения к электродам. Каждый модуль может вводить ток или принимать сигнал, который передается на центральный блок в цифровом виде. Цифровая передача предотвращает перекрестные помехи и ухудшение сигнала по кабелям и обеспечивает качество данных даже при минимальных токах. Электра может вводить в землю любую форму тока на разных частотах. Измерения переменного тока более быстрые и точные, поскольку они не требуют времени для стабилизации сигнала и минимизируют явления индуцированной поляризации на электродах.
Поиск воды, полостей, полезных ископаемых, экологические проблемы, проверка фундаментов, археологические исследования или целостность стеновых конструкций и покрытий-вот лишь некоторые из областей, в которых крупномасштабная и мелкомасштабная электрическая разведка может иметь первостепенное значение.
ELECTRA позволяет исследовать подполье и антропогенные артефакты с необычной простотой использования.
С помощью ELECTRA традиционные методы Веннера, Шлюмбергера, диполь-диполь, полюс-диполь, спонтанные потенциалы, индуцированная поляризация (и другие) могут осуществляться полностью автоматически.

Технические характеристики

• источник питания: внутренняя батарея, входящая в центральный блок 12 В, перезаряжаемая.
• Преобразование A / D: Синхронное на всех модулях энергии и измерения.
• НУМ. Каналы: 24, 36, 48, 64, 72 (расстояние 5 метров).

Центральный блок

• размеры: 24 x 20 x 8 см, вес 2,3 кг.
• Форма волны: преобразователь постоянного тока в переменный с непрерывным контролем тока и напряжения (обратная связь).
• Ток: ±200 мА; значения использования при типичных условиях ±10 мА.
• FREQ. Настраиваемые: 1-32 Гц.
• Выход: выбирается через 4 порта или по кабелю.
• Выходное напряжение: автоматическая регулировка до 400 в p. p.

измерительные модули

• размеры: 5 x 6 x 2 см.
• Вход: автоматически переключается между 4 различными функциями(положительный и отрицательный стимул, ссылка, вход).
• Входное сопротивление: 100 МОМ при динамике 6 в; 100 кОм при динамике 12 в.
• Выборка: синхронная на всех модулях при 256-512 Гц.
• Передача: непрерывная и в режиме реального времени преобразования данных в центральный модуль и ПК.

Аксессуары

ELECTRA поставляется в комплекте со всем необходимым для геоэлектрических исследований, а именно:

• блок управления со встроенной батареей
• цепь кабелей, каналов и разъемов для электродов
• электроды из нержавеющей стали
• молоток для установки электродов
• коробка для блока управления и для транспортировки аксессуаров
