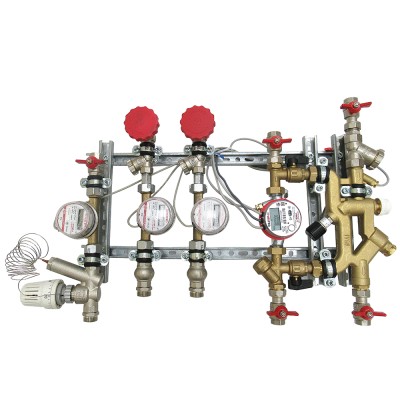

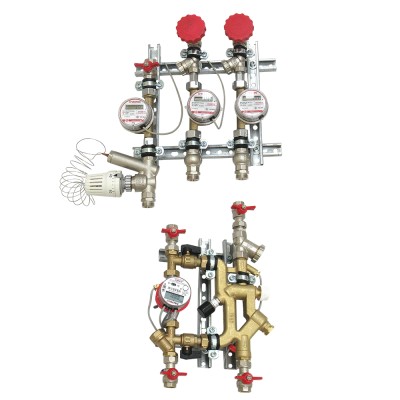

VT.NM.VPR.15.MB.0 Квартирная станция для систем отопления и водоснабжения вертиального размещения с рециркуляцией ГВС и перепускным клапаном Valtec 1,5/1,5 м куб./ч, M-BUS

(VT.NM.VPR) Квартирная станция VT.NM.VPR предназначена для подключения отдельной квартиры многоэтажного жилого дома к системам отопления, холодного и горячего водоснабжения и организации учета потребления воды и тепла.

Станция осуществляет очистку холодной и горячей воды от механических примесей, поддерживает давление систем водоснабжения согласно заданному настройкой, оборудована запорной арматурой (шаровые краны с плавным управлением), препятствующей быстрому перекрытию протока, защитой приборов учета от гидроудара, функциями динамической балансировки, рециркуляции горячего водоснабжения.

Квартирная станция VT.NM.VPR позволяет произвести настройку квартирной системы отопления, выпуск воздуха и автоматически поддерживать требуемую температуру воздуха в квартире. На линии рециркуляции установлен регулятор температуры прямого действия VT.348.

Квартирная станция для систем отопления и водоснабжения с рециркуляцией ГВС и перепускным клапаном VT.NM.PR автоматически поддерживает постоянный перепад давления на входе и выходе квартирной системы отопления путем перепуска теплоносителя.

Станция комплектуется водосчетчиками с номинальным расходом 1,5 м3/ч и теплосчетчиком с номинальным расходом 0,6 или 1,5 м3/ч. Водосчетчик и теплосчетчик могут быть оборудованы импульсным каналом передачи данных, каналом RS 485 или M-BUS.

Технические характеристики:
• Максимальное давление холодной воды – 16 бар.
• Максимальное давление горячей воды – 16 бар.
• Максимальное давление в системе отопления – 10 бар.
• Максимальная температура теплоносителя – 90 °С.
• Максимальная тепловая мощность системы отопления – 13,6 кВт, при разнице температур 20 °С.
• Подключение к стоякам – 1/2”.

Входы ГВС и ХВС могут быть слева, справа и с диагональным расположением. Под заказ линии ХВС и ГВС могут делаться диаметром 20 мм (3/4").

Рекомендация для пользователей

Сэкономьте 35% на отоплении



При организации поквартирного учета расхода тепла у пользователя появляется возможность снизить расходы на отопление, применив современную автоматику. В качестве наиболее эффективной меры рекомендуем установку комнатного хронотермостата. Применение автоматики с программированием режимов позволяет сэкономить до 35 % затрат (подробнее).

Рекомендовано использовать комплекты для подключения квартирных станций №4 и №6.

Уважаемые проектировщики! При проектировании линий рециркуляции ГВС примите во снимание следующие рекомендации: 1) минимальный расход теплоносителя через одну квартиру должен составлять не менее 0,03 м куб./ч; 2) оптимальная длина трубопровода рециркуляции – не более 12 м (при необходимости увеличивать длину трубопровода следует проверить на соответствие гидравлические характеристики системы рециркуляции ГВС и рабочую точку насоса); 3) при подборе насоса учитывайте увеличение общего циркуляционного расхода при обеспечении рециркуляции в системе.

Принципиальная схема рециркуляции:



Внимание: в состав квартирных станций с рециркуляцией ГВС не входят гасители гидроударов и редукторы давления системы ГВС и ХВС. Данные изделия необходимо установить в квартирном узле после отвода на систему рециркуляции ГВС. Рекомендуется использовать редукторы давления VT.087 и гасители гидроударов VT.CAR19.

По вопросам проектирования вам готовы ответить наши специалисты:

Кулинич Александр Тел.: +7 (495) 580 38 80 доб. 2100, +7 926 205 09 15 E-mail: KulinichAV@v-tg.com

Моршнева Елена Тел.: +7 (495) 580-38-80 доб. 2075, +7 926-241-62-73 E-mail: MorshnevaEA@v-tg.com
